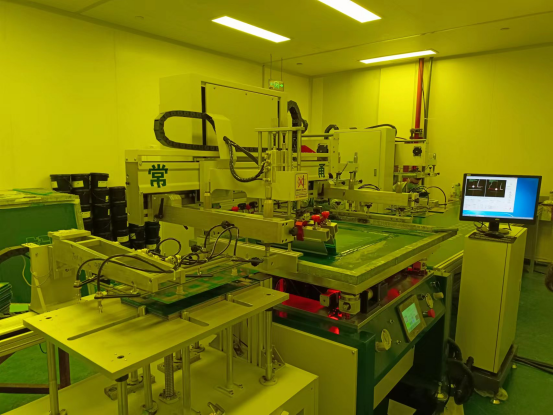

CCD視覺對位絲網印刷機（厚膜/電極電阻等印刷）

自動上料—CCD視覺對位—自動定位—自動印刷—自動下料
產品優勢：采用UVW對位平臺和CCD視覺自動對位系統，套印精度±0.01 mm，印刷速度240次/小時，印刷高效、快速精準、質量有保障模組自動上下料、印刷快速穩定套印精度高，進口鋁合金印刷平臺，配真空吸附功能。
產品配置：CCD視覺自動對位系統、自動印刷系統、自動上下料系統、智能管理系統。
伺服模組：移載傳送結構采用航太鋁合金一體成型，輕量化高鋼性設計。移載板方式采用伺服電機總成直接傳送（精度可達0.05μm）。印刷行程采用高精度伺服電機傳動，印刷平穩無震動。刮印刀采用高精密伺服電機及精密絲桿控制，印刷時能保證壓力均衡，有效避免傳統氣缸印刷時所產生的不下油，滲油等不良問題，提高印刷效益。壓力調試由數位化一鍵調整。
放料平臺：放料平臺可堆放20公分厚的承印物，升降采用伺服馬達精準可控。
可調印刷壓力設定裝置采用伺服電機及滾珠絲桿傳送，可自動偵測工作物實際印刷壓力配合刮印刀機構自動調整刮印刀深度，操作者只需于人機界面設定即可改變印刷壓力，可大大提升工作效率。
對位平臺：自動識別靶標，自動對位。
影像視覺系統：采用最高階數位影像系統，采用三色下光源?？舍槍?duì)銅箔、綠漆、噴錫、鍍金、鍍鎳等各類靶標以及各類異形靶標擷取辨識高速精密定位。相機尋找靶標采用自動一鍵控制，無須手動調節。影像整合定位及靠邊整合定位兩種定位功能，不斷產提高生產率。
